| Информация о товарной позиции | | |
Наименование: | Усилитель-разветвитель сигнала антенный широкополосный |
Обозначение: | ШАУ |
Код ОКП: | 657740 |
Количество: | по требованию |
Цена: | Договорная в том числе НДС
Сделать заказ
|
Предназначен для организации антенно-фидерных и коммуникационно-распределительных трактов в диапазонах СВ, ПВ, КВ и УКВ.

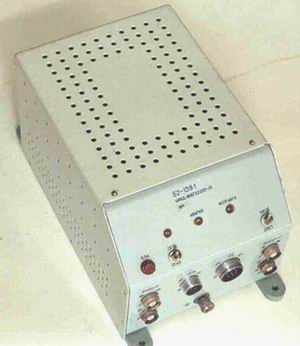

Широкополосный антенный усилитель-разветвитель сигнала
"Скаляр-Ш"
|
Предназначен для организации антенно-фидерных и коммуникационно-распределительных трактов в диапазонах СВ, ПВ, КВ и УКВ.
Отличительные особенности
- Высокая чувствительность
- Высокие динамические характеристики
- Работа в широком диапазоне частот
- Наличие защиты от сигналов радиолокаторов
- Наличие обхода усилителя при воздействии мощного сигнала в рабочем диапазоне частот
- Дистанционное включение-выключение
|
Состав изделия
Широкополосный антенный усилитель с коэффициентом усиления 26 дБ (блок Б2-139).
Широкополосный антенный усилитель с коэффициентом усиления 13 дБ (блок Б2-139.1).
Делители сигнала на два (Э18-1), на четыре (Э18-2), на восемь (Э18-3).
Согласующий элемент с 200 Ом симметричного тракта на 75 Ом несимметричного.
Технические характеристики
Коэффициент передачи для блока Б2-139
(УИЯД.468732.003), дБ, не менее
|
26+3
|
Динамический диапазон блока Б2-139 по комбинационным частотам, дБ
вида F1 ± F2
вида F1 ± 2F2
|
86
100
|
Спектральная плотность собственных шумов блока Б2-139, кТо, не более
|
4
|
Коэффициент передачи для блока Б2-139.1 (УИЯД.468732.03-1), дБ, не менее
|
13±3,5
|
Динамический диапазон блока Б2-139.1 по комбинационным частотам, дБ
вида F1 ± F2
вида F1 ± 2F2
|
96
103
|
Спектральная плотность собственных шумов блока Б2-139.1, кТо, не более
|
8
|
Э.д.с. блокированная, В, не менее
|
3
|
Диапазон рабочих частот блоков, МГц
|
0,1-80
|
Входное сопротивление, Ом
с элементом Э9-81.1
|
75
200
|
Коэффициент передачи блоков при отсутствии электропитания, при воздействии на вход блока э.д.с. сигнала уровнем свыше 3В, дБ, не менее
|
-2,0
|
Отклонение электрической длины тракта “вход-выход”
в диапазоне частот 1,5-30 МГц, градус, не более
|
10
|
Мощность потребляемая изделием от источника питания 220 ± 22В, Вт, не более
|
60
|
Изделие сохраняет работоспособность после воздействия сигналов от источника э.д.с. напряжением 100 В
|
Включение и выключение блоков с передней панели и с пульта дистанционного управления
|
Габариты, мм
|
341х191х200
|
Масса, кг
|
10
|
Условие эксплуатации по группам 1.7, 2.1.1, 2.2.1 ГОСТ В20.39.304-76
|
|
